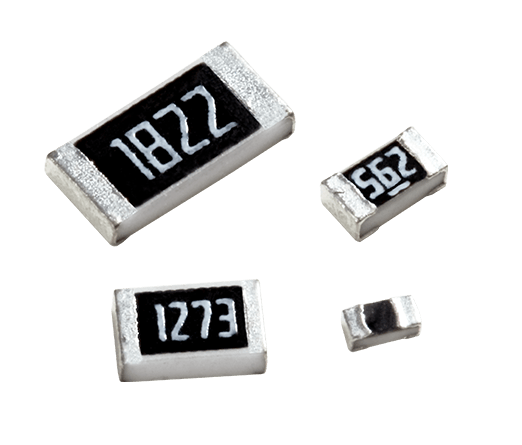

次 主板上密密麻麻的贴片电阻，是电子电路分压、限流、阻抗匹配的基础元器件，而厚膜贴片电阻作为PCB电路板用量最大、性价比最高的无源基础元器件，已占据民用、工控、车载电子市场90%以上通用电阻份额。
外观方寸大小的贴片电阻，内部暗藏多层精密复合结构，今天将结合图片，逐层拆解厚膜电阻内部结构。

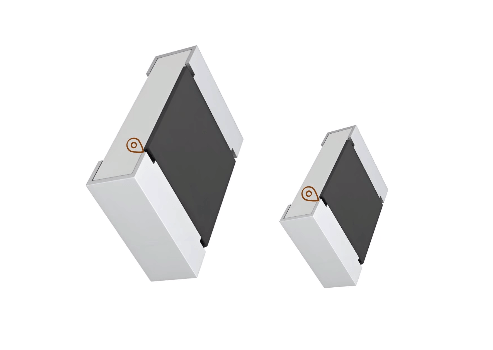

整体总览：经典「三明治」叠层结构
标准厚膜贴片电阻采用自上而下标准化分层设计，整体为四层复合架构，从底部到顶部依次排布：高纯度氧化铝基板 → 电阻体功能层 → 内电极与外电极 → 防护保护层，结构紧凑、烧结一体成型。
逐层拆解｜四大核心结构+材质

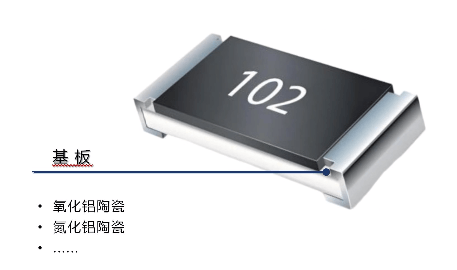

1、基板：电阻绝缘支撑骨架
基板是整颗电阻的物理载体与绝缘基底，承载全部功能膜层，也是散热核心载体，行业选材硬性要求：高绝缘性、高机械强度、高热稳定性、优异导热能力。
两大主流基材对比
- 氧化铝陶瓷（市面主流）：性价比、导热、绝缘、机械性能完美平衡，适配绝大多数消费电子、工控常规电路，量产成本低，通用厚膜电阻标配基材。
- 氮化铝陶瓷（高端款）：导热性能远超氧化铝陶瓷，散热能力拉满，专攻大功率电路、高密度车载电源、工业高频设备；短板突出，原材料与烧结成本高昂。

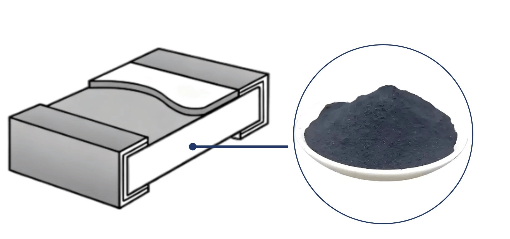

2、电阻体：电阻核心功能层
电阻体是决定电阻阻值、精度、温度系数TCR、耐温性的核心灵魂层，属于厚膜专属烧结厚膜涂层，材质直接锁定元器件电气参数上限。
三大材质分类
- 钌系氧化物（行业主流）：通用贴片电阻首选材料，性能稳定性拉满、温度系数TCR优异；主要成分包含二氧化钌、钌酸铋、钌酸铅，适配1%、5%常规精度电阻，批量生产成本可控。
- 贱金属系：主打极致降本，适配低端民用廉价电路，温漂、精度性能偏弱。
- 聚合物厚膜：柔性适配、抗弯折性强，多用于特种柔性电路板场景。

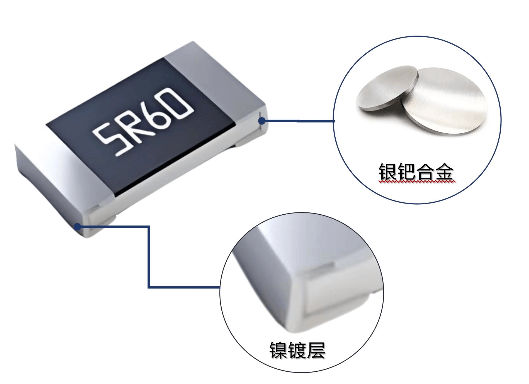

3、复合电极层：电路导通桥梁
电极衔接电阻体与PCB电路板，分为内层、中层、外层三层端面结构，兼顾导电、防氧化、可焊接、抗剥离多重需求，分层分工明确。
①内电极（基底导电层）
贴合电阻体两端，负责传输电流，常用选材：银钯合金（行业通用标配）、纯银（导电性最优）、钯金/铂金（高端精密电阻）、纯铜（低成本平替款）。
②中层镍阻隔层
隔绝内层贵金属与外层焊锡，阻断金属迁移、防止镀层腐蚀，提升电极使用寿命与焊接可靠性。
③外电极无铅锡镀层
表层可焊镀层，适配SMT贴片回流焊工艺，符合行业无铅环保标准，抗氧化、易上锡。

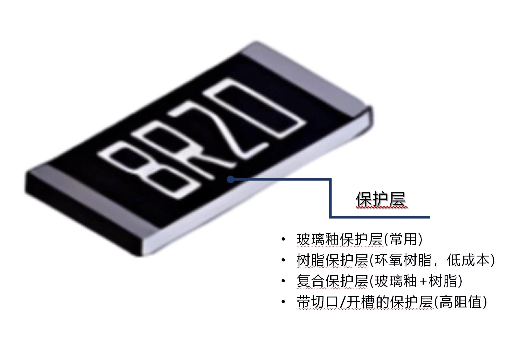

4、保护层：元器件防护铠甲
全覆盖包裹电阻体表层，隔绝湿气、粉尘、酸碱化学腐蚀，同时抵御摩擦、磕碰机械损伤，杜绝电阻体氧化、阻值漂移失效。
四类保护层材质&适用场景
①玻璃釉保护层（最常用）：耐高温、耐腐蚀、绝缘性强，常规工业、车载电阻标配。
②树脂保护层：环氧树脂材质，工艺简单、成本极低，低端消费电子专用。
③复合保护层：玻璃釉+树脂双层复合，兼顾耐高温与抗冲击，严苛工况优选。
④开槽/切口式保护层：专为高阻值厚膜电阻定制，优化阻值精度、规避高压击穿风险。
写在最后
一句话总结厚膜电阻的核心设计原理：基板承重绝缘、电阻体实现电气性能、电极完成电路导通、保护层隔绝外界损伤，各司其职保障电阻长期稳定性。
一枚尺寸仅毫米级的贴片电阻，从陶瓷基底到微米级精密膜层，每一处都蕴含精细的材料配比与制程工艺。摸清内部构造逻辑，不管是元器件选型匹配、线路故障检修，还是供应链物料降本优化，都能大幅提升效率、少走弯路。
