很多人了解芯片，关注点大多集中在制程工艺、晶圆设计、核心架构上，却常常忽略了芯片封装这一关键环节。

如果说晶圆制造是给芯片“造大脑”，那么封装就是给芯片“搭桥梁”。明明都是芯片，有的带长长引脚、有的通体光滑无引脚，有的底部布满锡球，外观天差地别，核心原因就是封装工艺不同，今天顺海科技带大家一起了解常见的芯片封装。

先搞懂核心问题：芯片封装到底是什么？

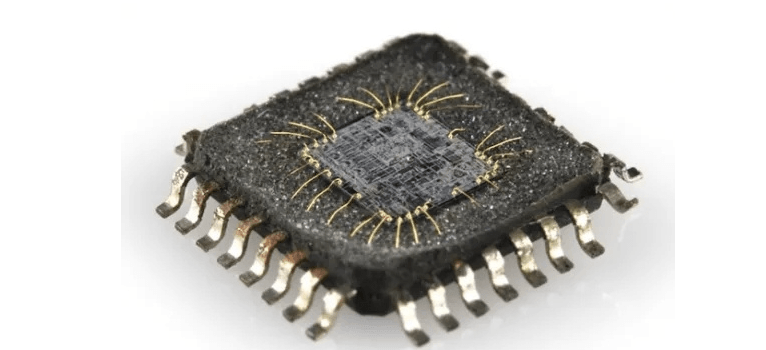

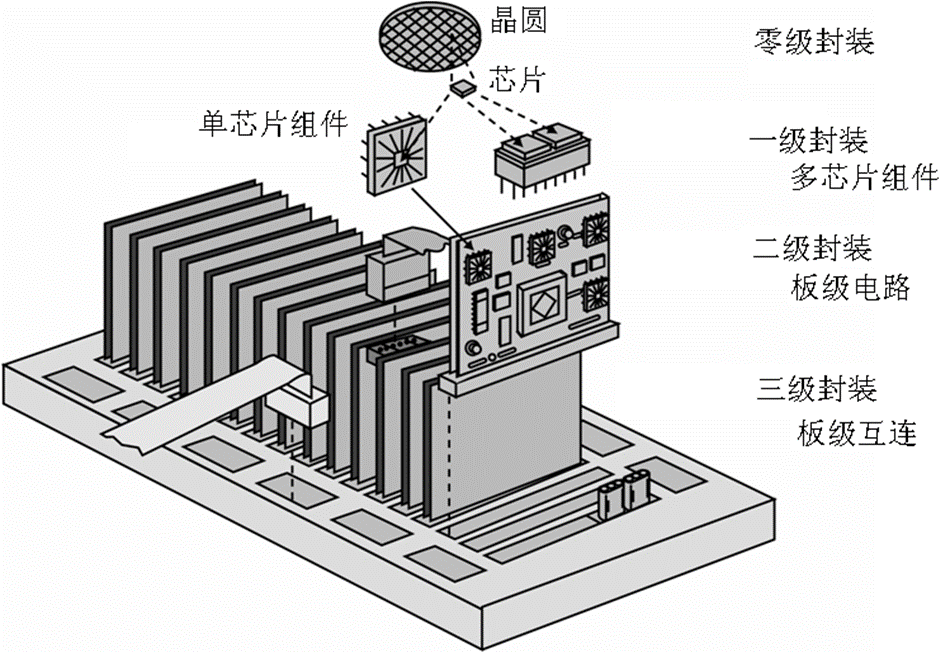

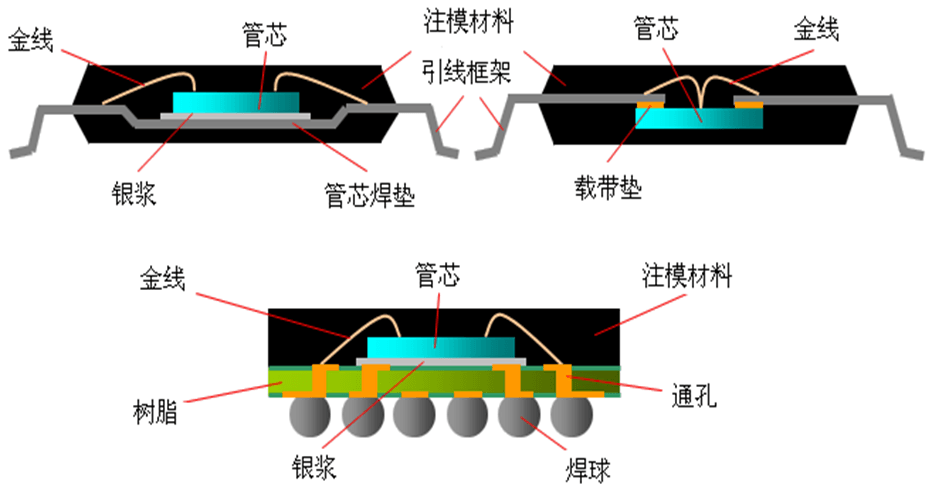

简单来说，从晶圆上切割下来的裸芯片，非常脆弱、无法直接使用。而芯片封装，就是给裸芯片做物理保护、电气连接、散热优化的全过程，让原本裸露的晶片，变成可以直接焊接在电路板上、稳定工作的成品芯片。

根据技术工艺、引脚排布、适用场景，我们可以把所有芯片封装，分为五大核心类别，覆盖99%的电子设备场景。

封装的作用

1、保护：保障电路工作环境与外界隔离，具有防潮、防尘。

2、支撑：引出端及壳体在组装和焊接过程保持距离和缓冲应力作用。

3、散热：电路工作时的热量释放。

4、电绝缘：保障不与其他元件或电路单元的电气干涉。

5、过渡：电路物理尺寸的转换。

常见芯片封装形式

通孔插装封装：老式基础款，简单耐用

这是最早期的芯片封装形式，最大特点就是自带长引脚，焊接时需要把引脚穿过PCB板的孔洞，固定焊接。

优势是工艺简单、成本极低、拆装维修方便；缺点是体积大、占用空间多，无法满足小型化设备需求，目前仅用于老式、少引脚电子器件。

主流细分类型：

1、DIP双列直插：最经典的老式封装，芯片两侧平行排布引脚，标准间距2.54mm，插拔方便、适配性强，早年的MCU单片机、逻辑芯片基本都用这种封装，也是很多电子初学者接触的第一种芯片封装。

2、SIP单列直插：引脚集中在芯片单侧，呈直线排列，结构更简约，多用于电阻网络、定制专用芯片等简易器件。

SMT表面贴装封装：当下民用主流标配

随着电子产品小型化发展，长引脚的通孔封装被淘汰，SMT表面贴装封装成为消费电子主流。

无外露长引脚，芯片直接贴焊在PCB板表面，体积更小、引脚密度更高、适配自动化生产，手机、电脑、家电等绝大多数民用芯片，都采用这类封装。

主流细分类型：

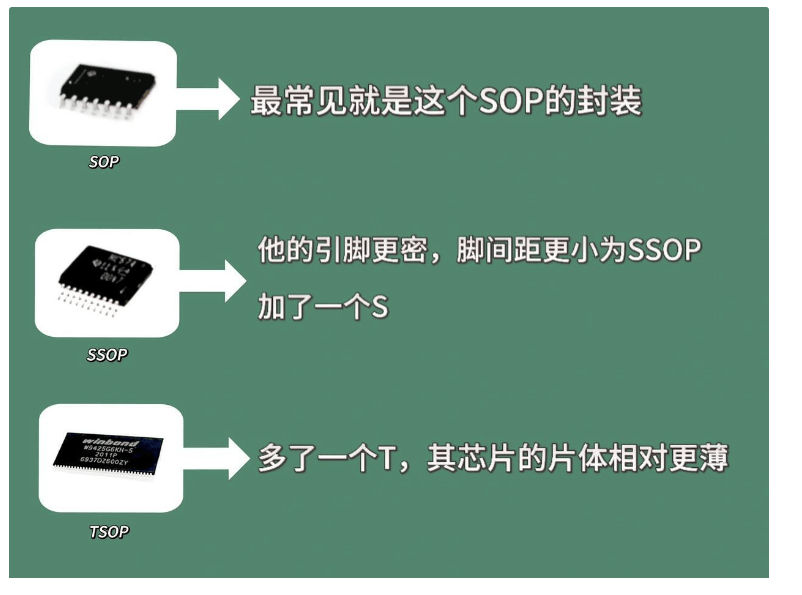

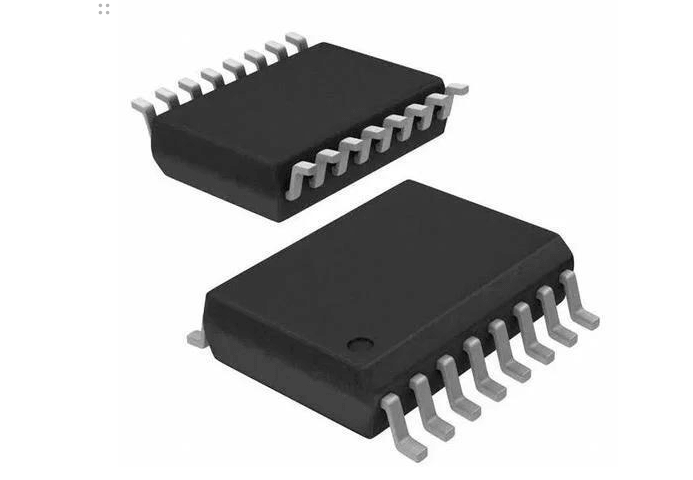

1、SOP标准塑封：芯片两侧是鸥翼形引脚，贴合电路板贴装，通用性极强，常规电源芯片、接口芯片、存储芯片广泛使用。

2、窄体SOP/TSSOP超薄窄体SOP：属于SOP的紧凑型升级款，引脚更窄、厚度更薄，大幅节省空间，专门适配耳机、手环、小型数码设备等便携迷你产品。

3、QFP四边扁平封装：芯片四面都有细密鸥翼引脚，引脚数量多、密度高，专为复杂功能IC设计，高端MCU、FPGA、工控芯片、通信芯片基本采用这种封装。

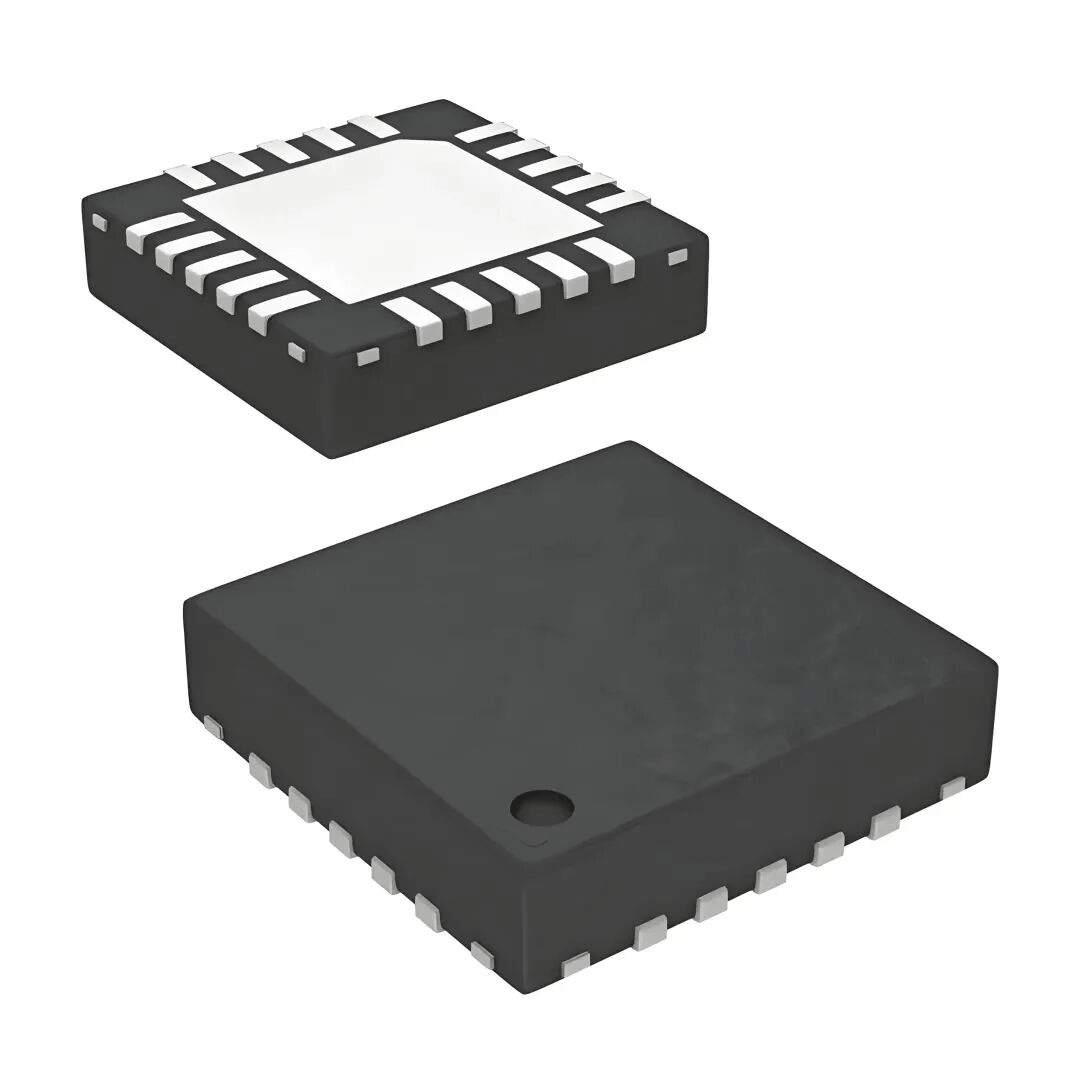

4、QFN/DFN无引脚扁平封装：取消了外露引脚，依靠底部焊盘实现电气连接，体积极致小巧、散热性能优异，是智能手机、电源管理芯片、微型MCU的常用封装。

阵列类封装：高密度高端芯片专属

针对多引脚、高性能的高端芯片，常规贴装封装无法满足需求，阵列类封装应运而生。核心特点是触点全部集中在芯片底部，大幅提升引脚数量和电气性能，适配高端算力、主控芯片。

主流细分类型：

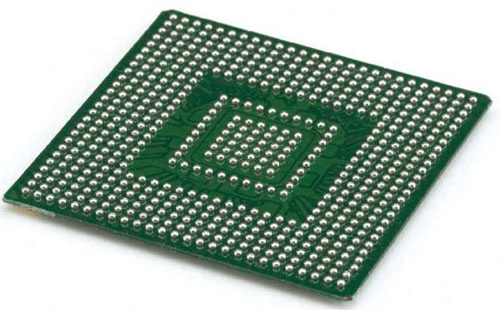

1、BGA球栅阵列：芯片底部布满整齐的锡球阵列，电气传输性能强、散热效果好、稳定性高，是电脑CPU、GPU、手机高端SoC、服务器芯片的标配封装。

2、LGA平面网格触点：底部为平整的金属触点，无锡球、无插针，需要搭配专用插座使用，英特尔高端CPU专属封装，接触稳定、耐高温、可频繁拆装。

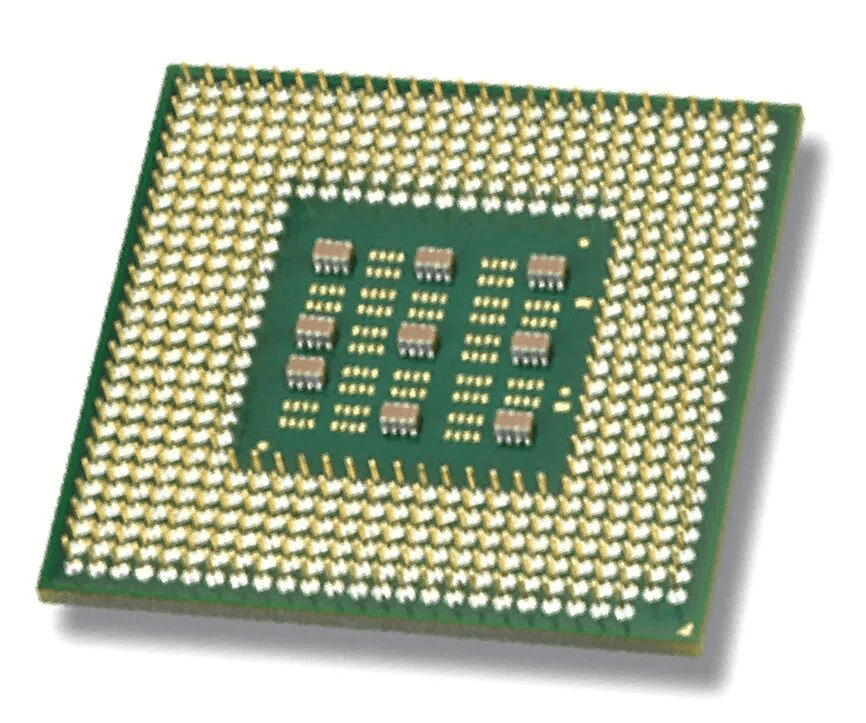

3、PGA插针网格封装：底部为金属插针结构，早年是AMD主流CPU封装形式，插拔便捷、导电性强，目前已逐步升级迭代。

先进高端封装：AI算力时代核心工艺

人工智能、高性能计算、微型智能设备的爆发，倒逼封装技术迭代升级。这类先进封装不再是简单的引脚包裹，而是通过堆叠、倒装、晶圆级工艺，实现超高集成度、极致小型化、超强性能。

主流细分类型：

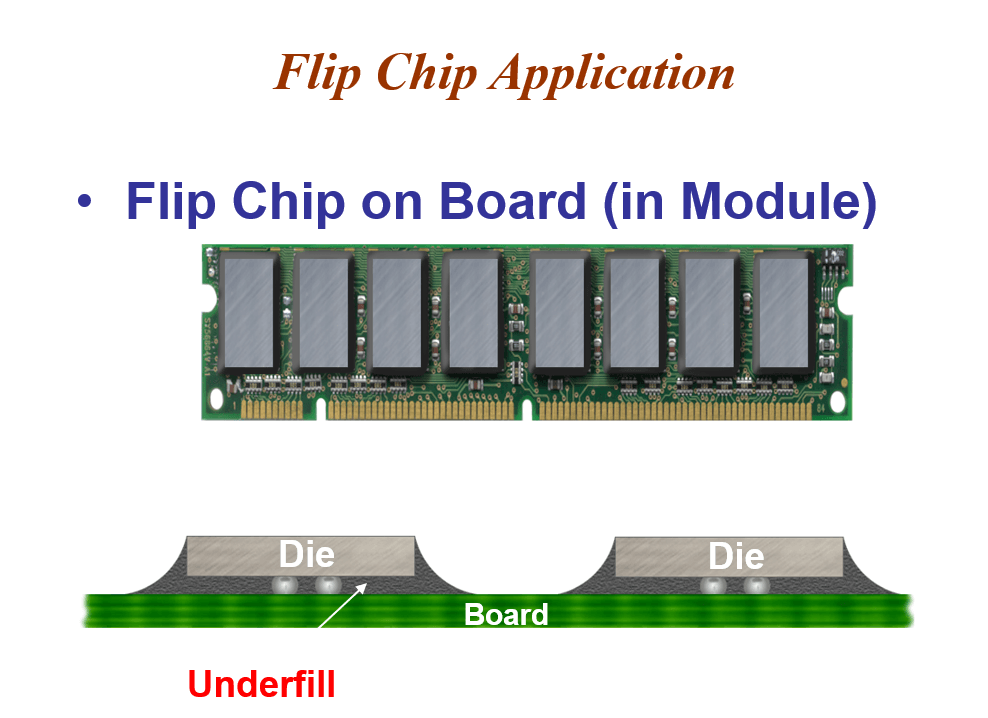

1、Flip Chip倒装芯片：打破传统正装工艺，将芯片倒置，通过微凸点实现互联，电感更低、高频传输性能极强，完美适配高端处理器、5G射频芯片等高速工作的器件。

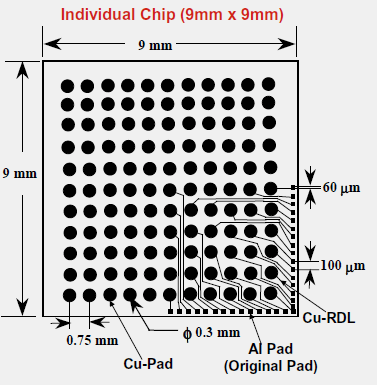

2、WLCSP晶圆级封装：直接在整片晶圆上完成封装后再切割，成品尺寸几乎和裸芯片一致，做到了封装体积最小化，广泛用于手机SoC、微型传感器、可穿戴设备芯片。

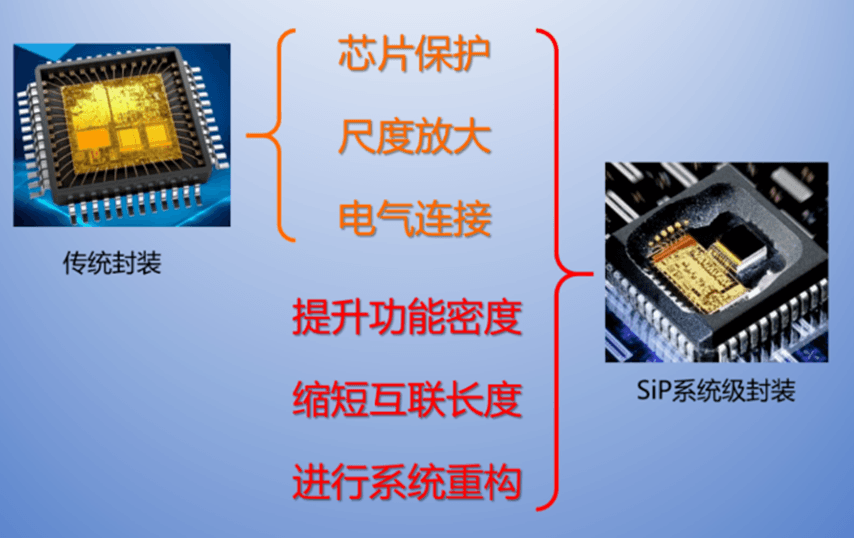

3、SiP系统级封装：可以将多颗不同功能的裸芯片、元器件，集成封装为一个整体模组，无需复杂主板布线，大幅缩小设备体积，是手机影像模组、物联网芯片、智能穿戴芯片的核心封装技术。

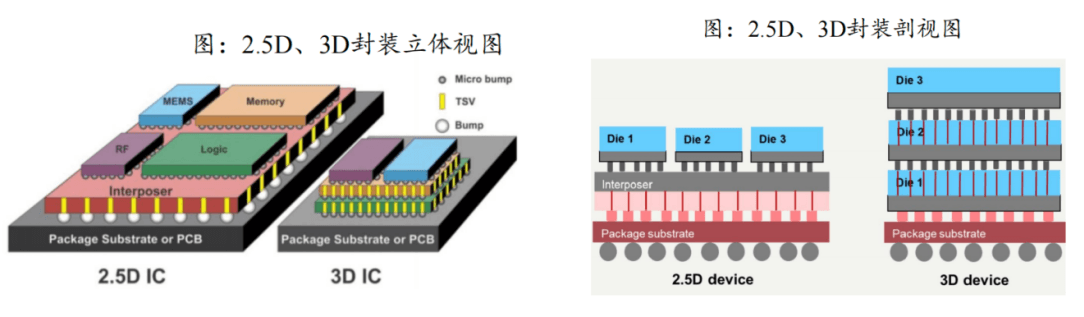

4、2.5D/3D堆叠封装：通过硅中介层、TSV垂直堆叠技术，将多颗芯片垂直叠加，极大提升数据传输带宽、降低延迟，是AI GPU、高端HBM内存、超级算力芯片的核心高端封装。

功率器件&特殊封装：工业电源专用

除了常规信号芯片，工业控制、电源设备、电力器件需要专用封装，侧重散热能力、耐压性、稳定性。

主流细分类型：

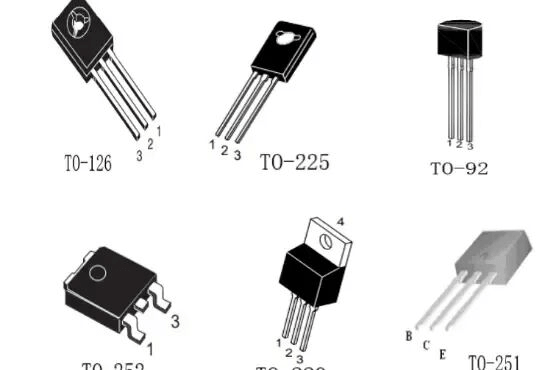

1、TO晶体管封装：包含TO-220、TO-252等经典型号，支持直插、贴片两种安装方式，自带专属散热结构，耐压耐高温，是MOS管、IGBT功率管、稳压电源芯片的主流封装，广泛用于工控、家电、电源设备。

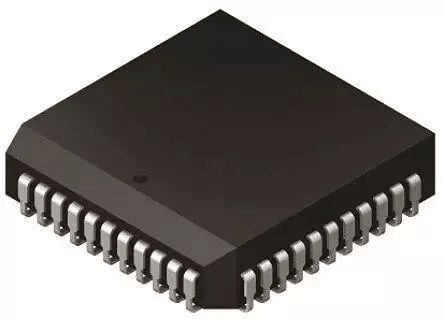

2、PLCC塑封J引线载体：方形结构，四边为J型内嵌引脚，引脚密度高、结构稳固，早年多用于可编程逻辑器件PLD、复杂多引脚IC，在老式工控设备中较为常见。

写在最后

从笨重的玻璃、金属封装，到轻薄精密的BGA、CSP三维集成封装，芯片封装的迭代史，就是电子产业更小、更快、更稳、更低耗的进化史。封装不仅是给芯片“穿外衣”，更是决定芯片散热、性能、稳定性、适配场景的关键核心技术
