干货收藏 | 一文吃透采样电阻，分清电流/电压采样电阻
发布时间： 2026-07-10
浏览次数： 221
次 采样电阻的核心作用是通过分压转换电路中的电流与电压，输出可供芯片、仪器识别的检测信号，承担电路信号采集、电流与电压实时检测的关键职能。本文将详细介绍采样电阻相关知识内容。
采样电阻两大分类
按照实际使用用途，采样电阻分为电流采样电阻、电压采样电阻两大品类，二者阻值区间、结构、适配场景差异明显：
电流采样电阻
安装在设备负载回路，依靠电阻两端产生的电压差值反向计算回路电流，分两种封装：
- 四端电流采样电阻：阻值区间0.01Ω~1Ω，测量精度高、温度漂移低，主要适配大电流检测场景；

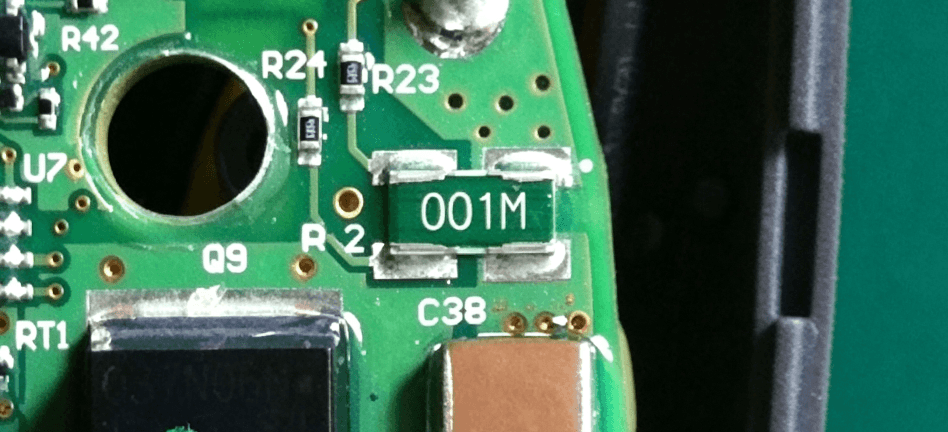

四端电流采样电阻
- 二端电流采样电阻：阻值区间10Ω~100Ω，结构简易、生产成本更低，多用于小电流测量电路。
两端电流采样电阻
电压采样电阻
电压采样电阻是指在电路中用于测量电压大小的一种电阻。它通常被放置在被测电路的回路中，通过测量两端的电压差来计算电压大小。常见的有分压电阻与限流电阻两款：
- 分压电阻：阻值1kΩ~10kΩ，结构简单、测量精度高，专门用于精密电压采集；
分压采样电阻
- 限流电阻：阻值0.01Ω~1Ω，测量量程宽泛、信号响应速度快，适配大电流、高压工作环境。
限流采样电阻
核心工作原理：依托欧姆定律完成信号转换
所有采样电阻的测量逻辑均基于欧姆定律，电流、电压采样分别对应两套计算公式：

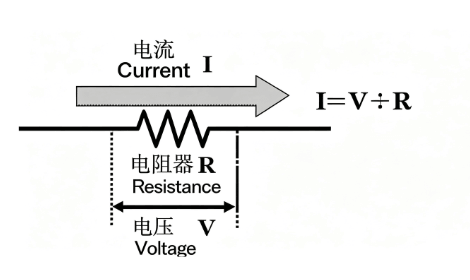

- 电流采样计算：依据公式I=V/R，采集电阻两端压差后，结合固定阻值换算出回路实时电流；其中V为电阻两端的电压差，R为电阻阻值。
- 电压采样计算：采用分压公式U₂=U₁×[R₂/(R₁+R₂)]，通过电阻分压，将高压信号转化为可检测的低压信号，计算被测总电压。其中U1为被测电路的电压，U2为采样电阻两端的电压，R1为被测电路与采样电阻串联的电阻，R2为采样电阻的电阻值。
应用范围与多电路组合方案
基础应用场景
常规搭载于开关电源、电机驱动控制板、充电适配器等电路，完成持续的电流、电压监测，为电路保护、功率调控提供数据支撑。
三种经典组合使用方案
- 电流+电压采样电阻串/并联搭配：同步采集电路电流、电压数值，综合判断设备实时运行工况；

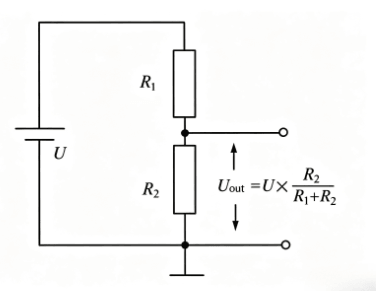

- 串/并联分压电路组合：将电路高压降低至测量芯片可承受区间，实现高压设备检测；在下图中，R1和R2为电阻阻值。
分压电路
- 电桥电路：两组分压电路搭配标准采样电阻，可高精度测量热敏电阻等未知电阻，实现温度检测等拓展功能。
使用注意事项
采样电阻的测量精度、使用寿命受选型、布线、安装、工况多重因素影响，实操需要注意以下几点：
- 阻值必须匹配电路实际工作工况；
- 额定功率与回路峰值电流匹配，避免过载烧毁元件；
- 阻值不可过小，防止出现热失控问题、造成测量精度大幅下降；
- 直流测量场景严禁电阻两端短路；
- 交流测量需选用耐高温、高频低失真专用型号；
- 缩短元件引线长度，远离大功率线路，规避电磁干扰；
- 接线紧固无松动，杜绝接触电阻带来测量误差；
- 定期检修老化元件，按时更换，保障长期测量稳定。
写在最后
采样电阻属于基础被动元器件，核心价值是实现电路电流、电压检测与闭环控制。通过串并联、电桥等多种搭配方式，可拓展适配各类复杂电路需求。实际使用中，阻值、功率选型、布线布局、接线工艺等细节直接决定测量效果，遵循使用规范，以维持高精度、稳定的检测性能。
