次 贴片电容是电子元器件的重要元件，贴片电容是一种电容材质。贴片电容全称为：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。
先明确电容单位的换算关系（电容标准单位为法拉，符号F），换算公式如下：1F（法拉）= 1000mF（毫法）= 1000000μF（微法）= 10⁹nF（纳法）= 10¹²pF（皮法）
1mF = 1000μF
1μF = 1000nF = 1000000pF
1nF = 1000pF
行业通用三位数字标注容值，单位为pF，一般是前两位数字表示的是电容的有效数值；第三位数字代表10的多少次方。
换算示例
101 = 10 × 10¹ = 100pF = 0.1nF
102 = 10 × 10² = 1000pF = 1nF
104 = 10 × 10⁴ = 100000pF = 100nF = 0.1μF
105 = 10 × 10⁵ = 1000000pF = 1μF
203 = 20 × 10³ = 20000pF = 20nF
X7R 电容高频工作特性
理清基础读数规则后，我们聚焦市面上用量最大的X7R电容，从介质基础参数入手，拆解它的温度、电压、频率与老化特性：
X7R属于Ⅱ类温度稳定型陶瓷介质电容。在- 55℃～125℃全工作温区内，容值波动范围控制在±15%，且容温变化曲线呈非线性特征，设计时需重点考量该特性。其实际容值会受工作电压、信号频率影响产生偏移；同时存在自然老化效应，基础老化速率约每10年变化1%ΔC，综合长期工况影响，使用十年总容量衰减约5%。
X7R电容厚度符号对照表
由此可见X7R电容的有效容量会随温度、电压、使用时长发生多重变化，电路参数预留余量设计必不可少；从硬件结构层面来看，电容厚度是 PCB 与结构腔体设计的核心指标，行业通过型号末尾字母区分厚度规格，具体对照标准如下：
厚度与符号对应表：

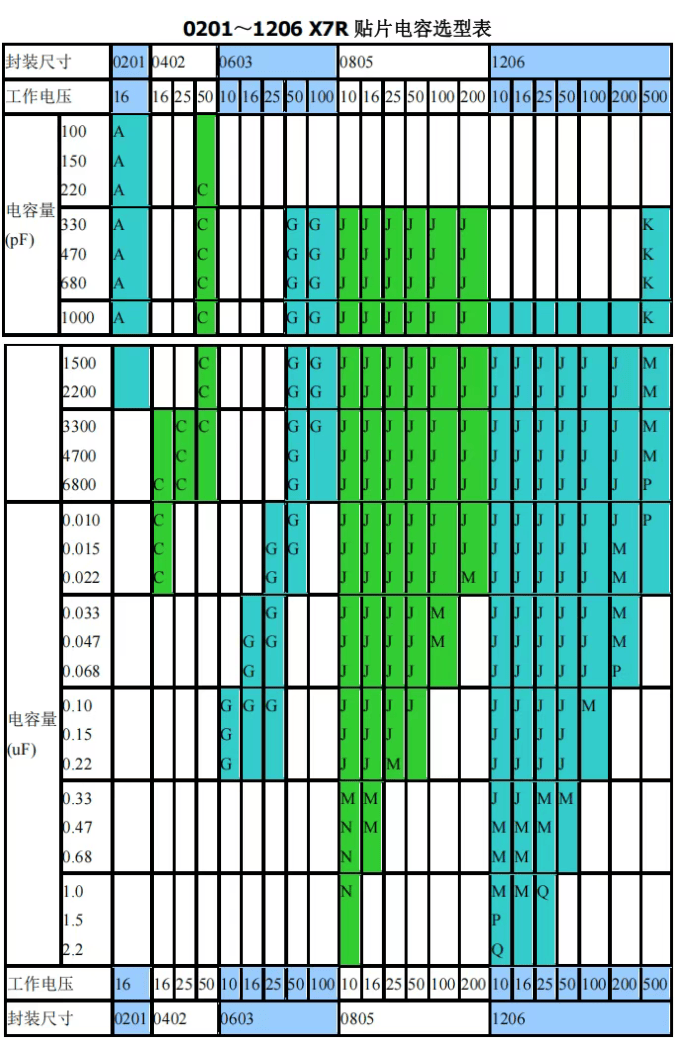

0201~1206小封装X7R贴片电容选型表
适用场景：便携数码、手机模组、高速 PCB、小型传感器、密集布线板卡
1210~2225大封装X7R贴片电容选型表
适用场景：开关电源、工业控制、充电桩、电源适配器、大功率滤波电路
- 2225、2220超大封装最高支持10μF大容量X7R电容，高压电源输入滤波优先选用；
- 6.3V低压规格仅在1825/2220封装存在，电池供电低压大功率电路可按需选用；
- 大厚度Z/Y/X 型号电容容量上限更高，但若产品有外壳高度限制，可换同容值薄款多颗并联方案。
