保险丝在电路系统中的作用

在电气与电子设备电路系统中，保险丝作为核心的过载与短路保护元件，承担着关键作用。

常见保险丝类型

保险丝分类方式

保险丝可以从结构材料、动作特性、工作原理等多个维度进行分类。具体如下：

快熔型与慢熔型的应用场景

在实际电路应用中，按动作特性分类主要分为快熔型与慢熔型两大类，适配完全不同的电路场景。

电机正常工作电流明明是达标的，可一启动保险丝就莫名烧断；当出现线路短路、过载故障的时候，保险丝又迟迟不动作，任由电线发烫，甚至自燃。

保险丝选型的关键问题

其实绝大多数情况下，问题根本不在于保险丝的容量大小，而是熔断类型选错了。很多人选型只看电流参数，10A负载就随便选15A保险丝，忽略了关键的熔断快慢特性。

一、快熔VS慢熔

保险丝的“快”与“慢”，本质是电流 - 时间响应特性的不同，简单来说就是对电流的反应快慢，内部结构、耐瞬时大电流能力、适用场景也不一样，不能互相替代。

1、快熔保险丝

常见类型为Mini、Micro等片式快熔保险丝，最大特点就是零容忍过载。

只要电路电流超出额定值并达到临界比例，快熔会瞬间熔断，毫秒级切断电路，没有缓冲的余地。它的设计初衷就是保护脆弱的半导体元器件，哪怕只是一瞬间的断流，也能够快速断电，防止芯片直接烧坏。

2、慢熔保险丝

常见类型有JCASE、MIDI、Mega等慢熔保险丝，和快熔恰好相反，能抗住短时间超大电流的冲击。

它依靠加粗熔体、S型特殊熔体结构，可承受数百毫秒、数倍于额定电流的浪涌冲击，启动瞬时大电流不会触发熔断，不会在刚启动就烧保险。

保险丝的工作机理

二、保险丝选型核心原则

保险丝选型的核心原则：先定负载类型，再选熔断类型。电路负载主要分为电阻型、电容型、感性负载三类，对应完全不同的保险丝方案。

1、选快熔：电流平稳、无浪涌的精密电器

①负载核心特点：工作电流稳定，启动时不会瞬间冲高，内部元器件精密，稍微过流就损坏。

②典型应用场景：车载控制模块（ECU/BCM）、LED灯光系统、电加热片等。

③选用原因：这类设备核心是半导体精密元件，哪怕是短暂的过载电流，都会导致元件击穿烧毁。快熔的极速熔断特性，能第一时间切断故障电路，保住元器件。

2、选慢熔：带启动浪涌、锁电流的动力电机

①负载核心特点：启动瞬间会产生超大浪涌电流，部分设备还存在锁电流工况，瞬时电流可达额定电流的5-8倍。

②典型应用场景：雨刮电机、玻璃升降电机、散热风扇、燃油泵等各类电机设备。

③选用原因：如果给电机类设备装快熔，设备还没完成启动、正常运转，瞬时浪涌电流就会直接熔断保险丝。慢熔的抗冲击特性，可平稳度过启动电流峰值，故障持续性过流时又能正常熔断，兼顾设备稳定和电路安全。

三、保险丝落地关键

绝大多数电路烧坏、自燃故障，都是选型、安装时忽略实操规范造成的。

1、保险丝首要作用：保护电线

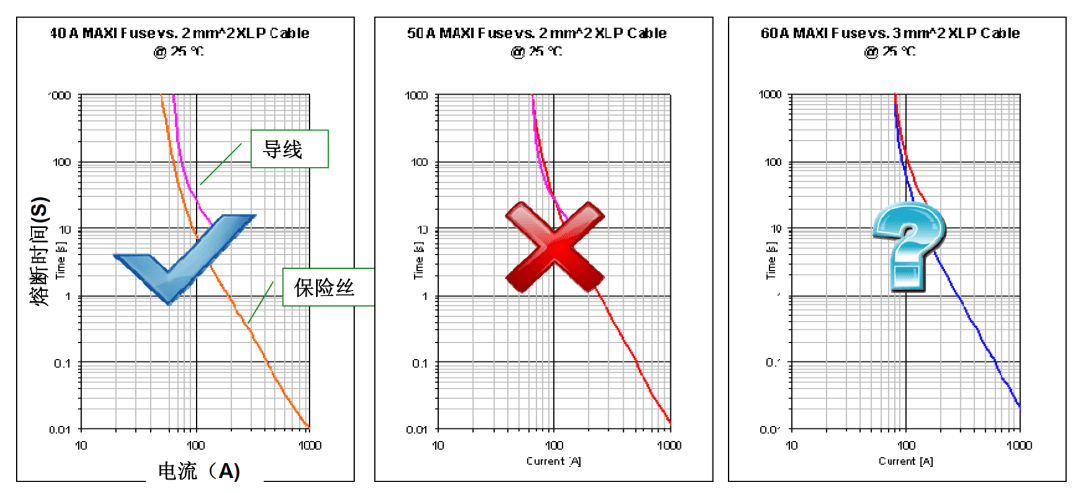

无论选用快熔还是慢熔，保险丝的熔断曲线，必须始终低于导线发烟曲线。

简单来说：故障发生时，必须保证保险丝先熔断、切断电路，绝对不能出现保险丝未动作、导线先发热冒烟、烧毁的情况。部分慢熔因响应速度偏慢，极易触发这类隐患，选型时一定要核对曲线参数。

2、高温环境要降额使用，不能直接照搬额定电流

保险丝是典型热敏元器件，环境温度直接影响其承载能力，环境温度越高，能承载的电流越小。若保险丝盒布置在汽车机舱、设备高温腔体等高温区域，保险丝的实际承载能力会大幅下降。

标准做法：高温环境需乘以0.7-0.8的温度折减系数，重新计算适配电流，避免保险实际保护力度不足，失去防护作用。

3、烧保险丝别盲目加容量，优先更换类型

最常见的低级错误：电机频繁烧10A快熔，直接换成20A快熔。

盲目加大保险丝容量，会直接废掉导线和设备的过载保护功能，后续出现故障时，保险丝无法及时熔断，会直接烧毁线束、设备，甚至引起车辆自燃。

正确做法：同电流等级替换类型，快熔频繁熔断，直接更换对应规格的慢熔保险丝（如JCASE系列），匹配电机启动冲击电流即可。

写在最后

快熔、慢熔保险丝不分好坏，关键看匹配度。做电路设计或者检修更换保险，要根据设备负载类型，搭配线材规格、环境温度综合选型。不要盲目加大保险电流，也不能随便混用快熔和慢熔。
